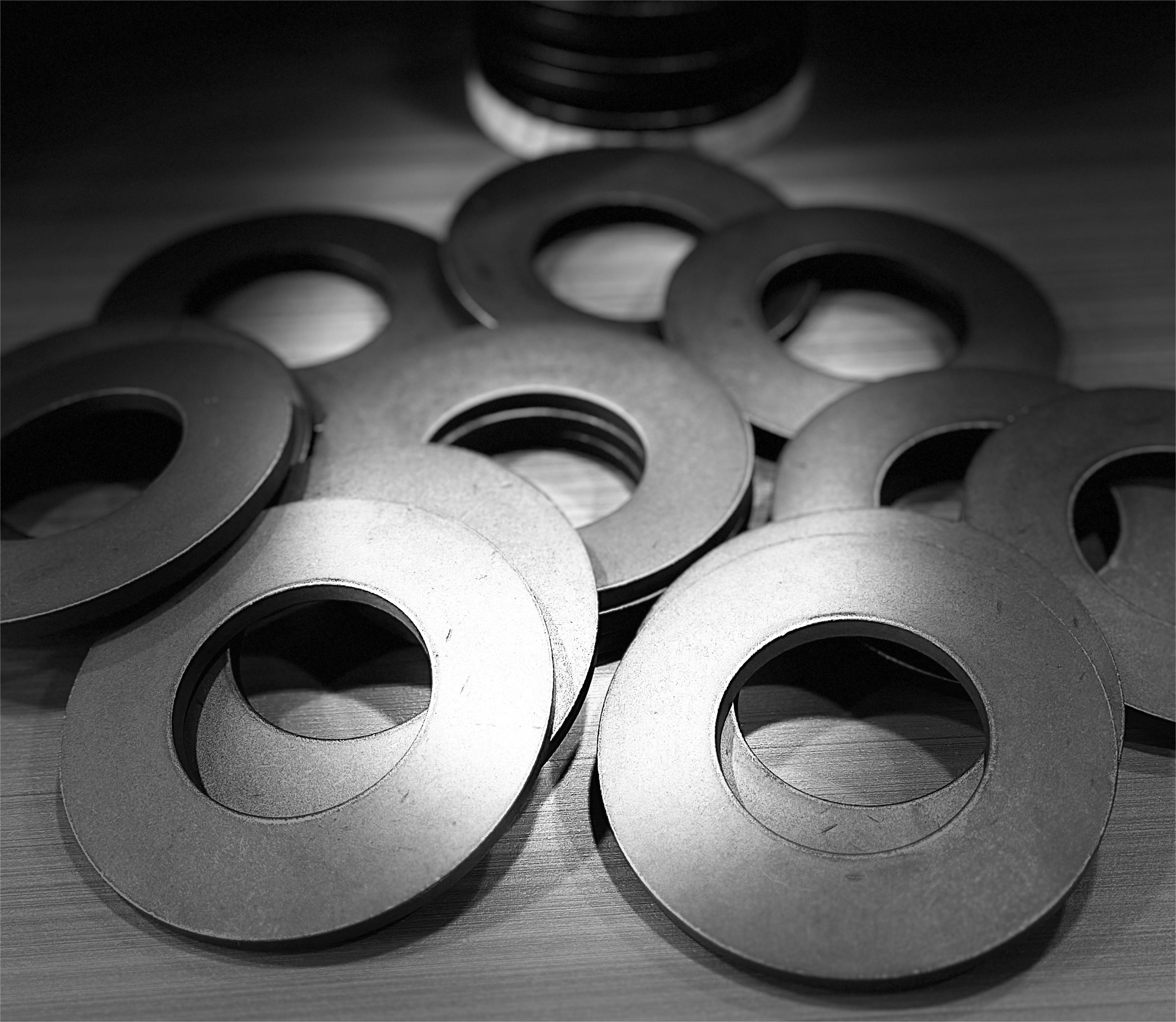

01碟簧的概述
碟形弹簧因其外形犹如一只无底的金属盘子似碗碟状而得名，简称碟簧，又称贝尔垫圈。它由外
径（D）、内径（d）、厚度（t）、高度（Ho）四个参数组成，可以承受轴向载荷，常用金属钢
带、钢或锻坯加工而成的弹性元件。 碟形弹簧是法国人贝利维尔（J.Be-lleville）于是1866年发
明的，当时主要是作为垫圈使用，并在美国及法国申请了专利，因此又被称为贝氏弹簧（Bellev-
ille Spring）。我国的碟形弹簧的研究主要是在上世纪七十年代，八十年代后开始有企业生产碟
簧，随着我国改革开放，进口设备的引进，碟簧的使用越来越广泛。
02碟簧的原理
碟簧是承受轴向载荷的锥形环状碟片。一般情况下，盘片厚度恒定不变，载荷均匀分布在上表面
内边缘和下表面外边缘。碟簧通常用弹簧钢制成，可以承受静态载荷，冲击载荷或
动态交变载荷，能够满足严格的疲劳寿命和加载损失的要求。
03选碟簧的基本型式

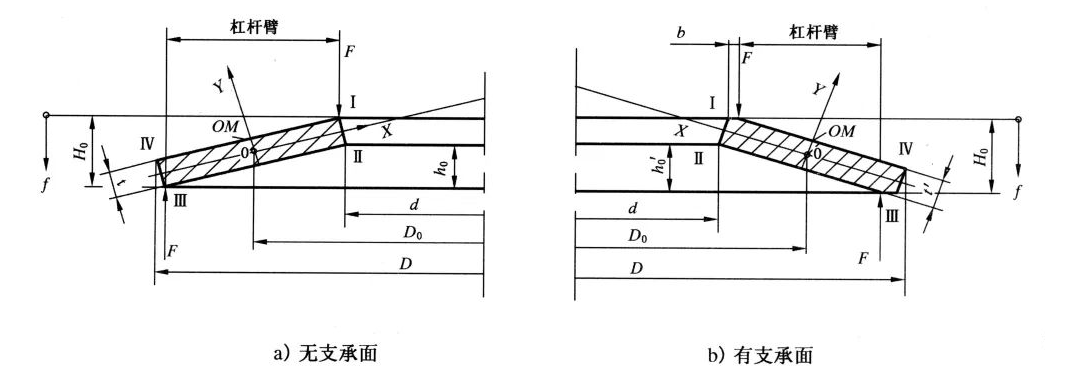

碟形弹簧分为无支承面和有支承面两种型式。有支承面碟簧由于边缘是圆角，而大大减少了在碟簧
发挥作用过程中回弹时的摩擦力导致的张力损耗。可以单个使用，也可对合组合、叠合组合或复合
组合成碟簧组使用。承受静负荷或变负荷。适用于安装空间小，而且需要大负荷之重机械或者模具。
目前欧美、日本等先进国家的工程师在机械元件上，已将碟形弹簧大量应用。除了安全性能考量，
也取代原先传统螺旋弹簧使用空间和负荷有限及压缩行程过大等缺点，并提高机械之性能。公众号
《机械工程文萃》，工程师的加油站！有支撑面可以使单片碟簧压缩空间更大，弹簧质量更轻，节
约了材料的基础上实现了与不带支撑面碟簧在75%相同位移时拥有相同载荷。由于支撑面原因，将
受力点往里移动了，造成杠杆臂在缩短，在转矩相同的情况下，载荷会增大补偿了由于厚度减少损
失的载荷，达到了相同的现象。带支撑面的碟簧除了轻量化与压缩量增大，带支撑面的碟簧在组合
使用时更容易堆叠，不容易出现错位。支撑面大小一般为外径尺寸1/150
